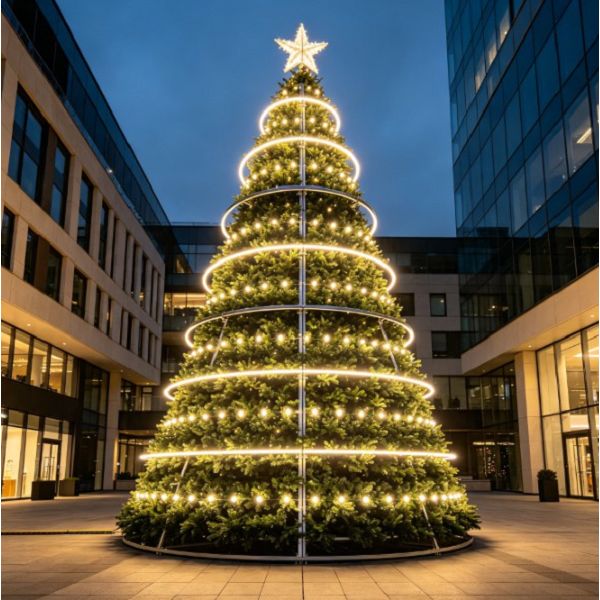

Moduláris szerkezeti acélvázak, amelyek kereskedelmi minőségű -LED világítási rendszerekkel vannak integrálva, hogy ellenálljanak a szélsőséges téli időjárásnak, miközben maximális vizuális hatást biztosítanak a városi tereken és kereskedelmi komplexumokban.
Alapvető jellemzők
Moduláris összeszerelés:A szegmentált csavaros{0}}gyűrűs keretek kiküszöbölik a terepi hegesztést, lehetővé téve a gyors függőleges felállítást szabványos építőipari emelőberendezésekkel.
Szélállóság:A tervezett teherviselő-mag szétoszlatja az oldalirányú szélerőket egy széles, több-horgonyzott alaprácson.
Minden{0}}időjárási megvilágítás:Az egyedileg cserélhető LED-füzérmodulok nagy{0}}lumen teljesítményt és egyenletes színvisszaadást biztosítanak széles látószögben.
Rejtett útválasztás:A dedikált belső csatornák védik az elektromos vezetékeket a mechanikai súrlódástól, a jég felhalmozódásától és az UV-sugárzástól.
Szerkezeti építészet
Központi árbocoszlop
Nehéz-falú varrat nélküli acélcső, amely elsődleges függőleges nyomószilárdságot és merev torziós stabilitást biztosít.
Többszintű támasztógyűrűk
Precíziós lézerrel{0}}vágott vízszintes gyűrűs rácsok rögzített függőleges időközönként csavarozva a kúpos sziluett kialakításához.
Átlós merevítés
Feszülés--ellenálló acélkábel és merev rugóstag-hálózatok, amelyek elnyelik a felszíni szélből származó dinamikus terheléseket.
Ballasted Alapítvány
Nagy teherbírású-alaplemezek vegyszerekkel vagy tágulási csavarokkal közvetlenül a beton alaplapokhoz rögzítve.
Műszaki előírások
|
Paraméter |
Specifikáció Részletek |
|
Magasság tartomány |
8 m – 30 m |
|
Alap lábnyom |
4 m – 12 m átmérőjű |
|
Szélállóság |
Akár 30 m/s |
|
Bemeneti feszültség |
220V / 380V |
|
Elágazó feszültség |
24V DC |
|
Ingress Rating |
IP67 |
Alkalmazási forgatókönyvek
Városi terek:A belvárosi sétálóövezetek és a városi terek központi szezonális tereptárgyaként szolgál.
Kereskedelmi komplexumok:Kültéri parkolóhelyekre és központi udvarokra telepítve a kiskereskedelmi gyalogosforgalom növelésére a téli ünnepek alatt.
Vidámparkok és üdülőhelyek:Nagyméretű{0}}vizuális fókuszpontok biztosítása az esti ünnepi fényműsorokhoz és a szezonális látogatói eseményekhez.
Vállalati campusok:Szervezeti közösségi elkötelezettség bemutatása a főbejárati kapukon és az egyetemi tereken.
Anyagszabványok
Elsődleges keret
Q235B és Q355B szerkezeti szénacél alacsony-hőmérsékletű ütésállóságra minősítve.
Korrózióvédelem
ISO 1461 szabványnak megfelelő tűzihorganyzott bevonat, amelyet elektrosztatikusan felvitt kültéri poliészter porfesték követ.
Lombtűk
Lángálló PVC és PE kompozit anyagok, amelyek megfelelnek az UL94 V-0 szabványnak, UV-stabilizált színezéssel.
Rögzítőelemek
8.8-as és 10.9-es fokozatú nagy szakítószilárdságú acélcsavarok Dacromet korróziógátló-bevonattal kezelve.
Világítás és világítás
Dióda technológia:SMD LED-diódák gyantával-töltött, ütésálló-polikarbonát izzókkal.
Vezérlési architektúra:DMX512 protokoll integráció, amely támogatja a szinkronizált dinamikus színváltást, a minták követését és a távoli ütemezést.
Behatolás elleni védelem:Teljesen vízálló csatlakozók és meghajtók IP67 minősítéssel a folyamatos működéshez esőben és hóban.
Lombozat sűrűsége:Nagyszámú-számú, több-ágú PVC-hegyek, amelyek célja a belső acélkeret elrejtése, miközben maximalizálja a nappali térfogatot.
Telepítési eljárás
Szerkezeti nyomatékkulcsok segítségével helyezze el és rögzítse a központi alapgyűrű-szerelvényt a tanúsított betonalapzathoz.
Állítsa fel egymás után a középső árbocszakaszokat egy daru segítségével, rögzítve a közbenső oszlopgyűrűket a meghatározott magassági intervallumokban.
Szerelje fel az átlós stabilitáskábeleket, és feszítse meg őket a megadott műszaki nyomatékértékekre.
Rögzítse az előre{0}}vezetékes lombozat ágpaneleket kifelé az alsó szinttől felfelé a csúcscsillagtartóhoz.
Csatlakoztassa a fő tápelosztó dobozokat, tesztelje a DMX vezérlőjel sértetlenségét, és végezze el az utolsó szárazon{0}}megvilágítási ellenőrzést.
Csomagolás és logisztika
Acél kötegelés
A szerkezeti elemek színkóddal- vannak kódolva, csomagolva, és erős -acél pánttal vannak rögzítve.
Lombozat csomagolás
Tömörített lombozatú panelek nehéz, -nedvességálló-szövött polipropilén zsákokba csomagolva.
Világítási biztosítékok
Egyedi LED-füzérkészletek műanyag orsókra tekercselve, és hullámkarton dobozokba{0}}zárva, ütéselnyelő buborékfóliával.
Hardver elszigetelés
Anyák, csavarok és csatlakozókonzolok méret szerint rendezve, és nagy teherbírású, horganyzott acélból készült{0}}szerszámládákba zárva.
Testreszabási lehetőségek
Magasság skálázása:Egyedi szerkezeti számítások és gyártás 30 métert meghaladó{0}}szabványos magasságokhoz.
Színpaletták:Testre szabott LED-színhőmérséklet (meleg fehér, hideg fehér, RGBW) és egyedi Pantone-illesztés.
Strukturális márkaépítés:Egyedi csúcscsillag geometria, integrált logótartó lemezek és súly{0}}csapágypontok a nehéz díszekhez.
Elektromos profilozás:Alkalmazkodás a regionális feszültségszabványokhoz (110V, 220V, 415V) és a helyi elektromos előírásoknak való megfelelési követelményekhez.
Gyártás és minőségellenőrzés
Nyersanyag vizsgálat:Ultrahangos vastagságvizsgálat és szakítószilárdság-ellenőrzés minden beérkező szerkezeti acélon.
Precíziós gyártás:CNC lézeres vágás és robotizált fém{0}}gázívhegesztés, amely 1 milliméteren belüli mérettűrést biztosít a moduláris csatlakozásoknál.
Horganyzás ellenőrzése:Merülőfürdő hőmérséklet-szabályozása és mágneses száraz{0}filmvastagságmérők, amelyek igazolják az egyenletes cinkréteg-fedést.
Elektromos égés-be:Az összes LED-füzér és tápegység 72 órás folyamatos üzemi feszültségtesztje a végső dobozba helyezés előtt.
Gyakran Ismételt Kérdések
K: Milyen alapozási követelmények szükségesek a telepítéshez?
V: Kikeményedett vasbeton födém vagy izolált beton pillérek, amelyeket a mérnöki benyújtási csomagban meghatározott borulási nyomatékok és felhajtóerők kezelésére terveztek.
K: Mennyi ideig tart a helyszíni összeállítás-?
V: Egy szabványos 15 méteres szerkezethez általában 4 fős, tapasztalt gépész személyzet szükséges egy mobildaruval 3-4 napig.
K: A szerkezet egész évben szabadon maradhat{0}}?
V: A szerkezeti keretet és a tűzihorganyzott bevonatot állandó kültéri expozícióra tervezték, bár a lombozat és a világítás szezonális szétszerelése javasolt a nem -téli hónapokban az élettartam maximalizálása érdekében.
K: Milyen pótalkatrészeket tartalmaz a szállítmány?
V: Minden szállítmány 3 százalékos LED-füzérszegmenseket, cserekötőelem-készleteket és korrózióálló-festékkészleteket tartalmaz.
