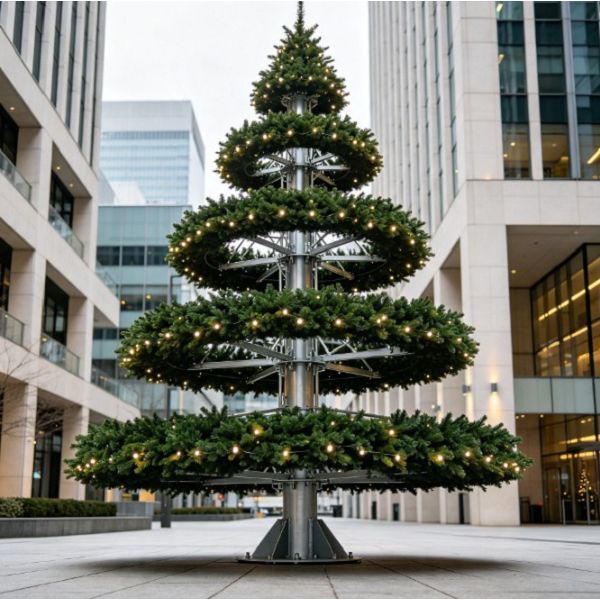

A nagy-nyilvános építészeti kiállításokhoz tervezett, moduláris, egymásra rakható karácsonyfa progresszív több-szintű gyűrűszerkezetet használ, amely lehetővé teszi, hogy a független részek egymás után egymás után fészkeljenek egy központi teherhordó-acélárbocra, jelentősen csökkentve a-telepítési időt és a szezonon kívüli árukészletet.
Alapvető szerkezeti jellemzők
Alapvető szerkezeti jellemzők
Beágyazott tárhely:A kúpos rétegek lapos{0}}csomagológyűrűkre válnak szét, amelyek egymásba vannak ágyazva, így akár 60%-kal csökkenthető a visszaküldési logisztika és a raktár mennyisége.
Gradiens skálázás:Mindegyik rétegben van egy kiszámított geometriai gradiens, amely a szerkezeti megereszkedés nélkül biztosítja a pontos kúpszöget.
Eszköz{0}}Szabad igazítás:A precíziós-megmunkált horony-és a-csapos illesztések automatikusan igazítják a modulokat leengedéskor, így nincs kézi szögmérés.
Integrált szerkezeti mag
Nehéz-hosszú árboc:A központi függőleges oszlop vastag -falú szerkezeti acélcsöveket használ, amelyeket úgy terveztek, hogy ellenálljanak a többirányú szélterhelésnek a nyitott kültéri tereken.
Terhelési-elosztási alap:A hegesztett acél kitámasztó alaplemezek a saját súlyt és a dinamikus szélnyírást egyenletesen továbbítják a talajra anélkül, hogy padlórögzítő csavarokra lenne szükség.
-Elfordulás blokkolása:A mechanikus beállított-csavarok és a gravitációs-reteszelőcsapok megakadályozzák a réteg független elfordulását, amelyet beltéri HVAC huzat vagy kültéri szélvihar okoz.
Gyors telepítési tervezés
Csökkentett személyzeti szükséglet:A 9-méteres konfigurációhoz 3 fős összeszerelő személyzetre van szükség a 6 fős kötélzetcsapat helyett, amelyet beugró moduláris szegmensek hajtanak.
Elő-vezetékes tápbusz:Függőleges áramelosztó csatornák futnak át a központi oszlopon plug{0}}and-trunk kábelekkel, eltávolítva a kusza külső vezetékeket.
Targonca{0}}Készenléti bázis:Az alapvázon lévő integrált emelőzsebek lehetővé teszik a teljesen összeszerelt alsó szint biztonságos áthelyezését szabványos raktári gépekkel.
Műszaki előírások
|
Műszaki paraméter |
Specifikáció Szabvány |
|
Elérhető magasságok |
6 m, 9 m, 12 m, 15 m (Egyedi 25 m-ig) |
|
Alap átmérők |
2,8 m (6 m magasság) és 6,5 m (15 m magasság) |
|
Keret anyaga |
Q235B / Q355B szerkezeti szénacél |
|
Árboc falvastagság |
4 mm-től 8 mm-ig terjedő szerkezeti tűrés |
|
Lombozat anyaga |
100% Szűz minőségű PVC/PE keverék |
|
Tűzállóság |
NFPA 701, DIN 4102-B1 tanúsítvánnyal rendelkezik |
|
Szélállóság |
Akár 24 m/s tartós szélterhelés |
|
Elektromos bemenet |
110 V–240 V AC (24 V DC belső busz) |
|
Behatolás elleni védelem |
IP65-ös kültéri-besorolású kábelkötegek és LED-ek |
Kereskedelmi alkalmazások
Bevásárlóközpont Atriums:Maximalizálja a függőleges légteret a több-szintű kereskedelmi központokban, miközben akadálytalanul tartja a talajszintű-gyalogos utakat.
Városi terek:Ellenáll a zord téli időjárási viszonyoknak nyílt nyilvános zónákban, miközben alkalmazkodik a nagy forgalomsűrűséghez.
Szállodai előcsarnokok és vendéglátás:A beágyazott gyűrűs bontás révén befér a szabványos dupla bejáratú{0}}ajtókon, elkerülve a fal szerkezeti módosulását a betöltés során-.
Közlekedési terminálok:Magas{0}}mennyezetű repülőtéri indulási csarnokokban és vasúti csomópontokban telepítve, szigorú közbiztonsági és tűzelvezetői előírások mellett.
Strukturális előnyelemzés
Ön-Gravitációs zár
A központi árboc elkeskenyedő geometriája az egyes leszálló gyűrűket egy zárt geometriai középpontba vezeti, kiküszöbölve az excentrikus terheléselosztást.
Elosztott szélnyírás
Az egymásra rakható gyűrűs kialakítás elosztja az oldalirányú szélerőt több összekapcsolódó gallér csomópont között az árboc teljes magasságában.
Független rétegcsere
Az egyes elágazó gyűrűk eltávolíthatók, és külön-külön kicserélhetők, ha megsérülnek, így elkerülhető, hogy a teljes hegesztett szelvényfelet selejtezze le.
Anyag- és gyártási szabványok
Elsődleges keretrendszer:Tűzi-horganyzott szénacél külső és belső bevonat, amely megakadályozza a rozsdaképződést magas páratartalmú tengerparti vagy havas környezetben.
Kirendeltség építése:Nagy szakítószilárdságú horganyzott acélhuzalmagok, amelyek CNC fröccsöntő szerszámokból-öntött égésgátló PVC-tűkkel vannak becsomagolva.
Rögzítők és csatlakozók:8.8-as fokozatú, nagy szakítószilárdságú acélcsavarok Dacromet korróziógátló-felületkezeléssel.
Kábel kábelezés:Lángálló réz-huzalozás hideg-gumi burkolattal, -30 fokig, a burkolat repedése nélkül.
Világítási és dekorációs integrációk
LED lombozat integráció:A gyári-szövött, széles látószögű-LED-s lámpák közvetlenül az ágvégekbe ágyazva, 80%-kal csökkentve a helyszíni-csomagolási munkát.
Képpont-leképezési képesség:Címezhető DMX512 RGB LED csomópontok integrálva a szinkronizált média homlokzati fénybemutatókhoz és a dinamikus vizuális programozáshoz.
Dísz akasztási kapacitás:Megerősített ágalá{0}}szerkezetek, amelyeket úgy terveztek, hogy méterenként akár 1,5 kg felfüggesztett dekoratív medálokat is elbírjanak.
Színhőmérséklet opciók:Meleg fehér (2700 K), hideg fehér (6000 K), RGB Full Color és egyedi Pantone{2}}, statikus színű lombozat.
Telepítési és helyszíni összeszerelési munkafolyamat
1. fázis: Az alapozás kiegyenlítése:Helyezze el a nehéz{0}}acél alapkeretet egy sík felületre; szintet menetes szintező talppárnákkal és vízmérték-hitelesítéssel.
2. fázis: Árboc felállítás:Csavarozza fel egymás után a függőleges acélárboc-szakaszokat az alapkarimára egy nyomatékkulccsal, amelyet a megadott feszítési határértékekre kalibráltak.
3. fázis: Gyűrűrétegezés:Emelje meg az alapgyűrűt egy mechanikus csörlő vagy daru emelőperemmel, csúsztassa át az árboc fölött, és ugorjon bele a gravitációs{0}}jelölőcsapokba. Ismételje felfelé.
4. fázis: Elektromos busz csatlakozás:Csatlakoztassa a vízálló gyors{0}}bepattintható csatlakozókat az egyes szintekből a függőleges mag fővonalhoz; folytonossági és áramköri terhelési vizsgálatokat végezzen.
Testreszabási lehetőségek
Dimenziós méretezés
Egyedi magassági lépések (7,5 m, 11 m) és nem-szabványos alapfelületek, hogy illeszkedjenek a korlátozott építészeti alaprajzokhoz.
Szerkezetmérnöki adalékok
Egyedi ballasztszámítási és tanúsítási csomagok, amelyeket szerkezeti mérnökök bélyegeztek a helyi szél- és szeizmikus kódokhoz.
Lombozat sűrűségének változásai
Állítható tűszám ágonként (120-tól 220-ig 50 cm-es ágonként) a sűrűbb vizuális átlátszatlanság érdekében.
Vállalati márkaépítés integrációja
Egyedi szerkezeti csúcsok, integrált LED-mátrix logópanelek és szabadalmaztatott pantone{0}}a lombszínhez illeszkedő futások.
Csomagolás és szállítás optimalizálása
Raklapok egymásba ágyazása:Az elágazó gyűrűk függőlegesen helyezkednek el az acél export{0}}minőségű szállítóketreceken belül, így 55%-kal csökkentik a CBM-et a merev kúpokhoz képest.
Nedvesség{0}}Akadályvédelem:Ipari sztreccsfóliába csomagolt egyedi szintek és szárított nedvességzáró zacskók, hogy megakadályozzák a tranzitkorróziót az óceáni szállítás során.
Tároló optimalizálás:Egy szabványos, 40 láb magas High Cube konténerben akár három teljes 9 méteres faszerelvény is elfér, beleértve a kereteket és a ballasztokat.
Alkatrészek címkézése:Lézerrel-vágott rozsdamentes acél azonosító címkék, amelyeket minden szerkezeti gyűrű- és kábelköteg-szegmensre rögzítenek, hogy az érkezéskor illeszkedjenek a mérnöki elrendezési sémákhoz.
Gyakran Ismételt Kérdések
K: Milyen felszerelés szükséges egy 12 méteres, egymásra rakható fa összeállításához?
V: Ideiglenes portálra vagy darus teherautóra szerelt elektromos vagy kézi láncos emelő szükséges ahhoz, hogy a felső gyűrűket a központi árbocra emeljék. A helyszínen nincs szükség nehéz hegesztő- vagy vágóberendezésre-.
K: Hogyan kezeli a rendszer a nagy szélterhelést nyitott kültéri tereken?
V: A szerkezeti kialakítás kiszámított önsúlyú{0}}súlyú ballasztlemezeket tartalmaz, amelyeket az alapkitámasztókon helyeztek el, valamint a nagy szakítószilárdságú acél falvastagságokat, amelyeket 24 m/s-ig terjedő szélnyírási stabilitásra teszteltek.
K: Az elektromos csatlakozások ellenállnak az időjárásnak- a folyamatos téli üzemhez?
V: Minden áramelosztó kábelköteg, csatlakozó és LED-csomópont IP65-besorolású csavarzáras vízálló csatlakozókkal rendelkezik, amelyek megakadályozzák a nedvesség bejutását eső és hóvihar idején.
K: Rendelhetők-e cseregyűrűk, ha egy szakasz megsérül a szállítás során?
V: Igen. Mivel minden réteget moduláris cserélhetőségi tűrések szerint gyártják, a pontos cseregyűrűk újra-rendelhetők az alapkereten található lézeres-vágott sorozatszámra hivatkozva.
K: Milyen tűzbiztonsági tanúsítványok kísérik a lombozat anyagokat?
V: A PVC és PE lombozat anyagok megfelelnek az NFPA 701 és a DIN 4102-B1 tűzállósági szabványoknak, és a vizsgálati jegyzőkönyvek rendelkezésre állnak a helyi önkormányzati engedélyek jóváhagyásához.
