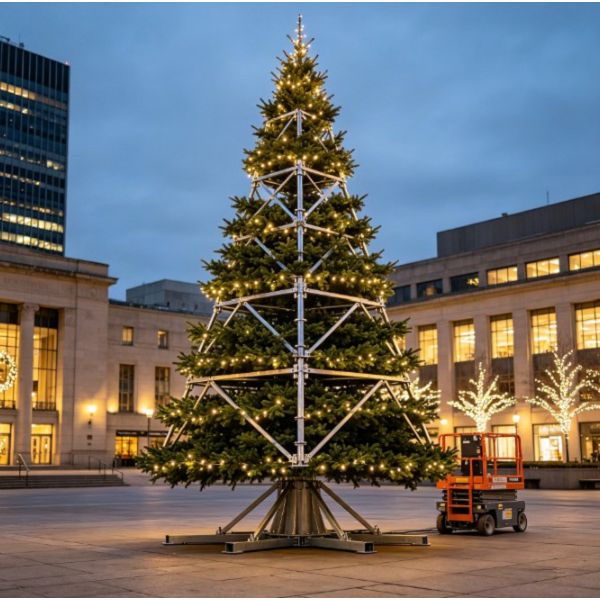

A hordozható, moduláris karácsonyfák nagy teherbírású-szerkezeti vázat biztosítanak, amelyet nagy-méretű szabadtéri városi plázákhoz, kereskedelmi ingatlankomplexumokhoz és nagy forgalmú nyilvános helyszínekhez terveztek. Mindegyik fa egy szegmentált, csavarral{4}}összekötött acélvázat használ, amely égésgátló-elágazási modulokkal párosul, így több-tonnás vázak építhetők fel anélkül, hogy a szabványos követelményeket meghaladó, nagy teherbírású daruk bevetésre kerülnének.
Főbb szerkezeti jellemzők
Szegmentált acélváz
Függőleges árbocok:Nagy szakítószilárdságú szerkezeti csavarokkal rögzített karimás csatlakozások.
Radiális rácsos tartók:Előre megtervezett vízszintes karok, amelyek egyenletesen osztják el a szélnyomást a központi árboc között.
Reteszelő alap:Ballasztos vagy horgonyzott{0}}alapkeretek, amelyek a dinamikus terhelést közvetlenül a betonlábakra helyezik át.
Gyors telepítési architektúra
Számozott sorozatok:Bélyegzett fém azonosító címkék minden szerkezeti szinten, amelyek megfelelnek a fő mérnöki diagramoknak.
Eszköz-ingyenes ágbeillesztés:Csúsztassa-az elágazó kapcsokat, amelyek gravitációs-ékcsapokkal a fogadóaljzatokba záródnak.
Elő-vezetékes fővonalak:Gyárilag-telepített IP65-ös elosztóblokkok, amelyek egy-dugós vízálló csatlakozókon keresztül kötik össze a függőleges szinteket.
Időjárásállóság-mérnöki
Tűzi-horganyzás:Acél bemerítéssel legalább 80{1}}mikron korrózióálló bevonat jön létre.
Aerodinamikus lombozat:Mikro-perforált PVC/PE profilok, amelyek csökkentik a szélellenállási együtthatót-, hogy megakadályozzák a szerkezeti nyírást.
UV-Stabilizált polimerek:Gátolt amin fénystabilizátorok, amelyek megakadályozzák a színfakulást és a polimer ridegségét.
Műszaki előírások
|
Paraméter |
Szabványos szint |
Kereskedelmi szint |
|
Magasság |
8m - 12m |
15m - 20m |
|
Alap átmérő |
3.5m - 4.5m |
6m - 7.5m |
|
Teljes súly |
1.2t - 1.8t |
3.5t - 5.2t |
|
Szélterhelés |
25 m/s (9-es skála) |
30 m/s (11-es skála) |
|
Acél minőség |
Q355B Szerkezeti |
Q355B / Q420 nagy -szilárdság |
|
Felületi kidolgozás |
Horganyzott + porbevonat |
Horganyzott + Fluorocarbon |
|
Lombozat anyaga |
Szűz PVC + PE |
Öntött PE + láng PVC |
|
Elektromos bemenet |
110 V - 240V AC |
220V / 380V háromfázisú{2}} |
|
Ingress Rating |
IP65 csatlakozók |
IP65 csatlakozók |
Kereskedelmi alkalmazások
Városi Városi terek
Tornyos, szezonális tereptárgyakat biztosít, amelyek képesek ellenállni a nyílt-mezei széllökéseknek, vezetékes-stabilizáció nélkül.
A bevásárlóközpont átriumai és homlokzatai
Üreges -mag belső hozzáférési kialakítással rendelkezik a felfüggesztett fényműsorokhoz, valamint a kereskedelmi pódiumtetőkön lévő lokális kerületi rögzítéshez.
Vidámparkok és üdülőhelyek
A látogatók gyakori{0}}interakciójára tervezték, megerősített alsó ágakkal, amelyek ellenállnak a fizikai húzásnak és az erős ütéseknek.
Közlekedési csomópontok és repülőterek
Megfelel a szigorú nyilvános szerelési tűzvédelmi előírásoknak, és integrálja az alacsony feszültségű, leválasztott elektromos hálózatokat a 24 órás folyamatos működés érdekében.
Anyagtechnika
Szerkezeti keretelemek
Hidegen hengerelt szerkezeti szénacél csövek- és nagy-frekvenciával hegesztett négyzetprofilok, amelyek nagy folyáshatárt és torziós merevséget kínálnak.
Lombozat tűvegyületei
Extrudált szűz polivinil-klorid kis{0}}sűrűségű polietilén fröccsöntött-hegyekkel kombinálva, megőrizve rugalmasságát -30 foktól +50 fokig.
Rögzítő hardver
8.8-as és 10.9-es fokozatú tűzihorganyzott vagy Dacromet{3}}bevonatú csavarok, anyák és alátétek, amelyek hosszú távú-ellenállóságot biztosítanak az elektrokémiai korrózióval szemben.
Kábelezés és szigetelő köpenyek
Tiszta réz több{0}}magos, rugalmas huzalok égésgátló-hideg-hőre lágyuló elasztomer (TPE) külső burkolatban.
Világítási és dekorációs lehetőségek
LED string és pixel rendszerek
Állandó-Aktuális meleg fehér LED-ek:Erős{0}}lumen SMD-diódák epoxi-zárt izzótalppal, amelyek megakadályozzák a nedvesség bejutását erős hó vagy eső esetén.
Címezhető RGB pixel klaszterek:DMX512-kompatibilis intelligens világítási csomópontok, amelyek lehetővé teszik a programozott dinamikus színkeresési sorozatokat és a szinkronizált zenei fényműsorokat.
Telepítési és összeszerelési munkafolyamat
Alapozás és alaprögzítés
Helyezze el az elsődleges teher{0}}alapgyűrűt egy kiegyenlített beton alátétre, vagy helyezzen be minősített beton ballasztblokkokat; rögzítse a horgonycsavarokat kalibrált nyomatékkulcsokkal.
Központi árboc felállítás
Használjon teherautóra{0}}szerelt hidraulikus darut az 1. és 2. rétegű központi acéloszlopok felemeléséhez és függőleges beállításához, és rögzítse az összes karimacsavart a megadott feszültségig.
Radiális rácsos és ág beillesztés
Alulról felfelé haladva illessze be a színnel{0}}kódolt sugárirányú leágazó karokat a megfelelő árbocfoglalatokba, egymás után kapcsolva be a gravitációs-reteszelőcsapokat.
Főtörzs elektromos integrációja
Csatlakoztassa a függőleges törzsi kábelkötegeket vízálló többtűs{0}}dugókkal; tesztelje az áramkör folytonosságát és a feszültségesést a lombhullás előtt.
A lombozat bolyhosodása és a díszek lógása
Manuálisan hajtsa ki az ágvégeket a sugárirányú tágulási szögeket követve az egyenletes vizuális sűrűség elérése érdekében, majd akassza fel a kijelölt díszeket és fényfüzéreket.
Testreszabási paraméterek
Dimenziós méretezés
Egyedi magasságú változatok 6,0 méter és 40,0 méter között, arányos alapátmérő-beállításokkal a helyszíni alapterület korlátai alapján.
Szerkezeti színillesztés
Epoxi porbevonat standard mattzöld, tiszta hófehér, fémes pezsgőarany színben vagy egyedi RAL színkódban kapható a vállalati vagy önkormányzati márkajelzésekhez.
Lombozat sűrűségi profilok
Konfigurálható tűtömítési sűrűség a szabványos kereskedelmi minőségtől (80 hegy ágonként) az ultra-sűrű, luxus építészeti minőségig (150+ hegy ágonként).
Elektromos vezérlési topológiák
IoT intelligens vezérlők, szürkületérzékelők, távoli vezeték nélküli DMX adók vagy izolált generátor{0}}kész bemeneti panelek integrálása a hálózaton kívüli települési helyekhez.
Csomagolás és szállítás
Konténeres moduláris beágyazás
Az acél szerkezeti elemek egymásra rakható acél szállítóállványokba vannak rendezve, lehetővé téve a 40 láb magas kocka (40HC) konténerek optimalizálását a nemzetközi óceáni szállítás költségeinek minimalizálása érdekében.
Nedvesség{0}}Akadályvédelem
Az elektronikus alkatrészek és a LED-füzérek vákuum-zárva vannak antisztatikus nedvességzáró-tasakokban, belső szilikagél szárítóanyag-csomagokkal.
Védőág kötegelés
A lombok ágait nagy teherbírású,{0}}szőtt polipropilén hüvelyek tömörítik, hogy megvédjék a tűhegyeket, és csökkentsék a szállítási térfogatot a szállítás során.
Részletes mérnöki dokumentáció
Minden szállítmány laminált fizikai összeszerelési kézikönyveket, kétnyelvű CAD-szerelési rajzokat, elektromos kapcsolási rajzokat és harmadik féltől származó szerkezeti vizsgálati tanúsítványokat{0}} tartalmaz.
Gyakran Ismételt Kérdések
K: Milyen szélsebességet támogatnak ezek a moduláris karácsonyfák?
V: A szabványos modellek akár 25 m/s-os szélsebességet is kibírnak, míg az egyéni városi terepszintek helyszíni -szélcsatorna-szimulációkon mennek keresztül, hogy garantálják a 35 m/s vagy magasabb stabilitást.
K: Rendelkezésre állnak műszaki számítási jelentések és szerkezeti tervrajzok a helyi engedélyek jóváhagyásához?
V: Igen, átfogó szerkezeti számítási jelentéseket, szél-teherellenállás-ellenőrzési adatokat és 3D CAD/BIM rajzcsomagokat biztosítunk a helyi önkormányzati mérnöki engedélykérelmek támogatására.
K: Hány technikusra van szükség a helyszíni összeszereléshez-, és milyen nehéz felszerelésre van szükség?
V: Egy átlagosan 15{3}} méter magas fához 4-6 fős, képzett technikusból álló személyzet, ollós emelő vagy gémemelő, valamint egy szabványos teherautóra szerelt daru szükséges a függőleges árboc pozicionálásához, amely 2-3 napon belül befejezi a telepítést.
K: Hogyan kezelik a cserealkatrészeket, ha a szezonális tárolás során megsérülnek az alkatrészek?
V: Minden moduláris alkatrészt-beleértve az egyes ágtartókat, a kábelkötegeket és a LED-sorokat-szabványos tűrésekkel gyártják, lehetővé téve a közvetlen gyári cserét a fő szerkezet módosítása nélkül.
